Mit dem Turn/Mill-Assist von EMCO erhöhen Sie den Gewinn und können die Arbeitsstunden um bis zu 70% reduzieren.

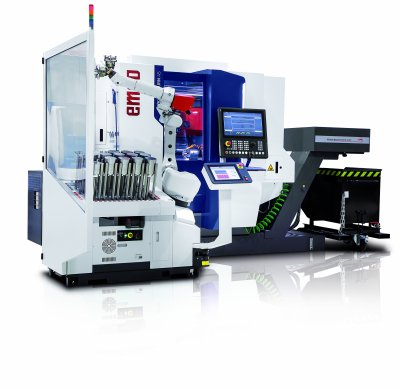

Hyperturn 45 G3 mit Turn/Mill-Assist

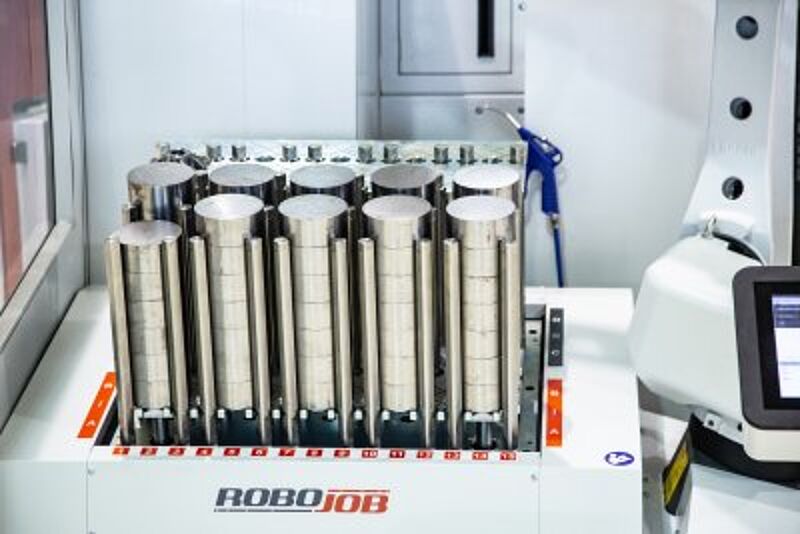

Servo-gesteuerte Stapeltische, die größere Mengen von Rohteilen und verarbeitete Teile stapeln können

Mit der sehr einsteigerfreundlichen Steuerung kann der Bediener rasch in die Umsetzung gehen und somit die Effizienz, Wirtschaftlichkeit und Flexibilität der Prozesse deutlich erhöhen.

Hyperturn 45 G3: Dynamisch. Intelligent. Vollautomatisiert.

Für einen größeren Arbeitsraum, einen vergrößerten Revolver-Flugkreis zur Integration eines 16-fach Revolvers und einen größeren Y-Hub von +/-40mm wurde das Maschinenbett und der Schlittenaufbau der Hyperturn 45 G3 neu aufgesetzt. Die Maschine bleibt kompakt, wobei das 72° Schrägbett die Ergonomie und den optimalen Spänefluss perfekt unterstützen. Zusätzlich bietet EMCO gesamtheitliche Lösungen rund um das Thema Automatisierung von Werkzeugmaschinen an: z.B. die standardisierte Automationslösung „Turn/Mill-Assist“, die derzeit kompakteste Lösung für das Bestücken und Entladen von EMCO Dreh- und Fräsmaschinen.

Als Einstieg in die Hyperturn-Serie überzeugt die neue HYPERTURN 45 G3 mit einem größeren Spindelabstand von 760 mm für die kollisionsfreie Bearbeitung mit zwei Revolvern. Der erweiterte Arbeitsraum bietet ausreichend Platz für die Integration von BMT-Revolvern in 12- oder 16-facher
Ausführung. Mit der Präzisionsschnittstelle für schnelles Rüsten und dem Direktantrieb zum Hochleistungsfräsen von komplexen Werkstücken ist diese Option die erste Wahl. Der wassergekühlte Direktantrieb leistet 8 kW, bohrt und fräst bis zu 12000 U/min und bietet 20 Nm Drehmoment. Die stabile
BMT-Schnittstelle garantiert hohe Werkzeugstandzeiten. In Summe hat der Anwender also mehr Möglichkeiten für die Werkstückbearbeitung bzw. zur Produktivitätssteigerung.

In der Grundmaschine ist auch EMCONNECT, der neue Prozess-Assistent für Steuerung und Produktionsablauf, enthalten. EMCONNECT ist ein digitaler Prozess-Assistent für die umfassende Integration von kunden- und systemspezifischen Applikationen rund um die Maschinensteuerung und den
Produktionsablauf. Der Anwender und seine Anforderungen stehen im Mittelpunkt der Bedienabläufe um damit gleichzeitig die Arbeitsvorgänge effizienter zu gestalten und dabei die gewohnt hohe Zuverlässigkeit der Maschinen in allen Betriebsarten beizubehalten.

Hyperturn 45 G3 mit Automation
Besonders profitiert der Bediener von der ausgefeilten Technik und Qualität, wenn er eine automatisierte Komplettlösung von EMCO wählt. Generell kommen dem Programmierer die Automations-Philosophie „alles aus einer Hand“ und ihre konkrete technische Umsetzung zugute. So kann er die optimale Lösung für sein Unternehmen gewinnbringend nutzen.

Turn/Mill-Assist
EMCO Turn/Mill-Assist ist die kompakteste Komplettlösung für das Bestücken und Entladen von EMCO Dreh- und Fräsmaschinen. Der Turn/Mill-Assist zeichnet sich besonders durch seine Bedienerfreundlichkeit aus. Mit Hilfe der einsteigerfreundlichen Steuerung kann der Bediener sofort loslegen und somit die Effizienz, Wirtschaftlichkeit und Flexibilität deutlich erhöhen. Die Arbeit wird somit nachhaltig erleichtert, Kunden erzielen längere Laufzeiten der Maschine und verfügen über eine äußerst flexible Lösung mit einem breiten Anwendungsbereich bei Gewicht und Art der Werkstücke.

Mit der Turn/Mill-Assist Serie bietet EMCO verschiedene Standardautomatisierungen mit jeweils spezifischen Eigenschaften an. Jedes Modell – Mill-Assist Essential und Turn -Assist 200/270 – verfügt über eine breite Auswahl an Nutzlasten beim Robot sowie Optionen und modulare Erweiterungen.

Alle Vorteile auf einen Blick
Mit der Entscheidung für ein Model der Turn/Mill-Assist Serie, erhält der Kunde eines der bedienerfreundlichsten und zuverlässigsten Systeme, die derzeit am Markt verfügbar sind.
Flexibel

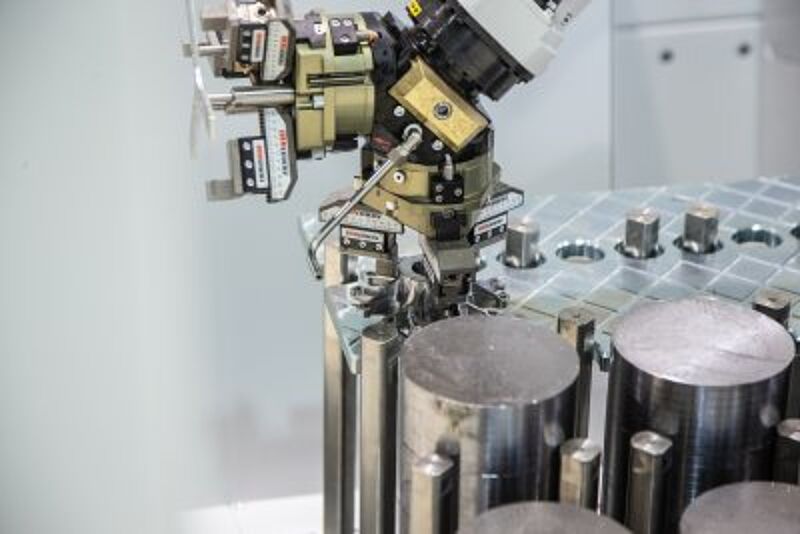

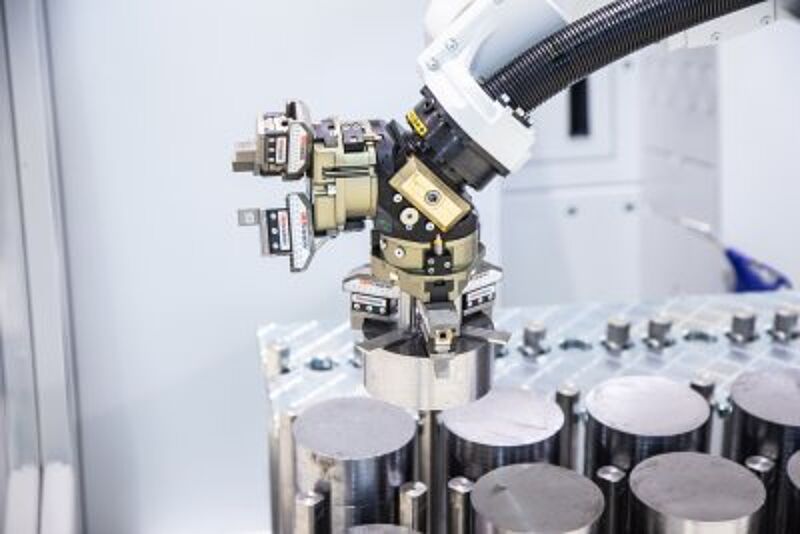

• Einzigartiges Greiferkonzept
• Verschiedene Greifertypen
• Integrierte Luftdüse
• Werkstückerkennung

Einfach und Intelligent
• Intuitive grafische Bedienung
• Kürzeste Einrichtungs- und Umrüstzeiten
• Touchscreen

Kapazität
• Höchste Kapazität auf kleinster Fläche
• Keine Rasterplatten notwendig
• Stapeln von Werkstücken

Äußerst Kompakt
• Die kompakteste Automatisierung auf dem Markt
• Sichtbare und offene Aufstellung

Optionen und modulare Erweiterungen
Die EMCO Turn/Mill-Serie bietet ein breites Spektrum an Standardprodukten, Standardoptionen und modularen Erweiterungen. Mit diesen Bausteinen kann sich der Bediener eine maßgeschneiderte Automatisierung zusammenstellen: Optionen wie Wendeeinheiten, Ablegen von Fertigteilen auf Europaletten, Achserweiterung für das Handeln von wellenförmigen Bauteilen bis hin zur Zusammenarbeit mit einem Stangenlader stehen zur Verfügung.

Neues Maschinendesign stärkt die Marke EMCO
Die Neupositionierung, die sich im Claim und dem Markenversprechen „beyond standard“ ausdrückt, wird nun auch im Maschinendesign umgesetzt – die Maschinen als zentrale Markenbotschafter erhalten ein neues Kleid, das funktionell wie optisch eine Aufwertung darstellt. Diese zeigt sich in einer Vielzahl an Veränderungen im Maschinendesign – für die Effizienz der Prozesse, die Benutzerfreundlichkeit und Übersichtlichkeit wurden die Haupt-Interaktionsbereiche der Maschinen wie z.B. der Arbeitsraum in Formgebung und Farbe hervorgehoben. Das Bedienpanel ist in homogenen Aluminium-Oberflächen ausgeführt, verfügt über ergonomisch verstellbare Bedienelemente und bietet eine intuitive Benutzerführung. Das Gesamtgehäuse zeigt eine reduzierte, präzise Formensprache – es vermittelt durch klare Konturen und exakte Fugenbilder eine besonders hohe Produktqualität. Um einen Überblick über Produktklassen zu behalten, wurden beim neuen Design Preislevels und Ausstattungsoptionen auch über Gestaltungsmerkmale visualisiert. Der Wiedererkennungswert der technisch hochwertigen und ergonomischen Maschinen wird mit dem neuen Design der EMCO-Produktfamilie optimal gewährleistet.

In Zukunft soll auch das Maschinendesign die bewusste Haltung sich über den Standard hinaus zu definieren und somit dem Anspruch von Wertigkeit, höchster Präzision und Effizienz beim Drehen und Fräsen gerecht zu werden zum Ausdruck bringen. Damit setzt sich EMCO das Ziel, dort weiterzumachen, wo andere aufhören – „beyond standard“ eben.

Weitere Informationen: www.emco-world.com
