Die Bandstahlmaschine KMD 78.2 wird auf der K Messe live vorgeführt. © KIEFEL GmbH

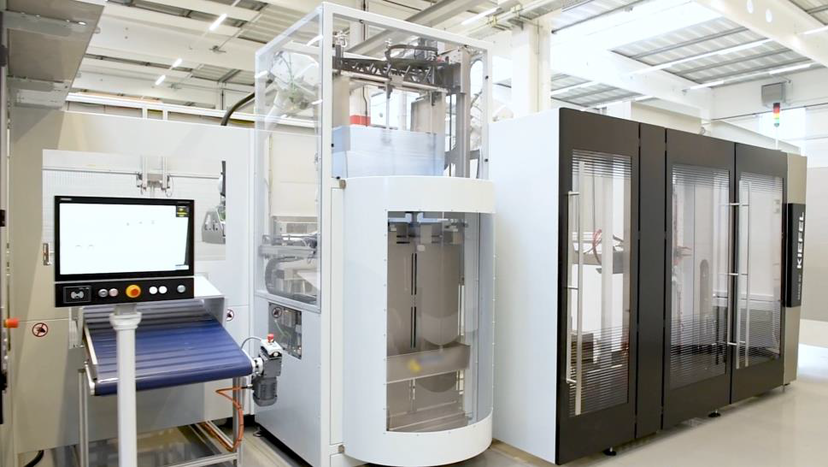

Module der KSA, wie hier der Beuteleinleger oder Kartonverschließer, können an bestehende sowie neue KMD-Maschinen angeschlossen werden. © KIEFEL GmbH

Einstellungen, Justierungen und Testläufe können über das neue HMI intuitiv vorgenommen werden. © KIEFEL GmbH

Modulares Automatisierungskonzept

Publiziert

Intelligentes Zusammenspiel von Material, Maschine und Automatisierung

Immer kürzere Produktlebenszyklen, Fachkräf-temangel und der Trend zur Individualisierung verlangen flexible, auf die Kundenanforderungen angepasste Automatisierungslösungen. Die Antwort darauf ist die neue Kiefel Speed Automation (KSA) von Kiefel, die nach einem Baukastensystem aufgebaut ist. Neben kundenspezifi-schen Automatisierungslösungen bietet das Unternehmen mit der KSA komplett modulare und damit flexible Standardautomatisierungen für die KMD-Serie, insbesondere für den SPEEDFORMER KMD 78.2 Speed. Das Unternehmen stellt die Lösungen dieses Jahr auf der K 2022 in Halle 3, Stand E90 vor.

Die KSA ist optimal auf die KMD-Serie abgestimmt und lässt sich in be-stehende Anlagen genauso integrieren wie in neue Maschinen. Dadurch lässt sich die Produktion von Verpackungen mit verschiedenen Modulen automatisieren und modernisieren. Ein Modul der KSA formt Stapel aus Teilstapeln, z.B. aus Lebensmitteltrays. Ein weiteres Modul ist die Kartonaufrichter- und Verschließeinheit. Sie entnimmt Kartons aus einem Schachtelmagazin, stellt diese auf und legt bei Bedarf einen Schutzbeutel für die hygienische Verpackung der Produkte ein. In die-sen werden die gestapelten Verpackungen automatisch eingelegt. So-bald der Karton voll ist, können Beutel und Karton ebenfalls auf Wunsch automatisch verschlossen und abtransportiert werden. Auch eine auto-matische Etikettiereinheit ist im KSA-Programm enthalten.

Die Palettiereinheit besteht aus zwei Palettierstationen. So ist es mög-lich, in einer Station zu palettieren, während die andere Station entleert wird. Sollen die Produkte nicht in Kartons verpackt werden, kann das Sleeving Modul zum Einsatz kommen. Hier werden einzelne oder meh-rere Stapel verpackt und eingeschweißt.

Einfache Integration der KSA in KMD-Reihe möglich
Für die gängigsten Anwendungen stehen damit intelligente, modulare Automatisierungslösungen zur Verfügung, die weniger produktspezifi-sche Formatteile enthalten und dennoch optimal an Kundenanforderun-gen angepasst werden können. Das bietet hohe Flexibilität im Produkt-design. Das Werkzeuglayout hat wenig oder keinen Einfluss auf die Au-tomatisierung und der Platzbedarf der KSA ist gering. Durch die rei-bungslose Integration der KSA-Module in die KMD-Maschinen können Mehrkosten, die bei Nachrüstungen üblicherweise anfallen, vermieden werden. Die Standardlösung KSA von Kiefel ist auf die schnellen Taktzeiten der KMD-Maschinen ausgelegt. Ein weiterer Pluspunkt: Mit der KSA reicht eine einzige Person zur Bedienung der Maschine aus. Eini-ge der Automatisierungsmodule können darüber hinaus auch in die Kippmaschinen der Serie SPEEDFORMER KTR integriert werden.

Nachhaltige Verpackungen mit der KMD 78.2 Speed
Auf der K 2022 in Düsseldorf zeigen die Verpackungsspezialisten von Kiefel in Halle 3, Stand E90 auf einer SPEEDFORMER KMD 78.2 Speed, wie ein Tray aus einer rPET-Folie mit einer Dicke von 0,35 mm entsteht – leicht, stabil und nachhaltig. Die Bandstahlmaschine ist in der Großserienfertigung genauso zu Hause wie bei kleineren Stückzahlen. Die Maschine punktet unter anderem mit hoher Produktivität und Pro-zesskontrolle, sowie einer intuitive Nutzerführung.
Für eine hohe Effizienz über die gesamte Lebensdauer sorgt das Zu-sammenspiel aus servomotorischen Antrieben dem optimierten sym-metrischen Kniehebelsystem und besonders robusten Tischen aus Stahlguss. Hohe Maschinenverfügbarkeit und Präzision garantiert das KISS-CUT-System mit seiner hohen Stanzqualität und Wiederholge-nauigkeit.
Die separat angetriebenen Vordehnstempel bilden die Grundlage für Materialeinsparungen, hohe Prozesskontrolle und Produktqualität. Bei der Entwicklung der Maschine stand Energieeffizienz im Fokus, bei-spielsweise bei den Heizelementen oder den Antrieben, die darüber hinaus alle über ein Energierückgewinnungssystem verfügen.
Sparsam geht die neue KMD-Generation nicht nur mit der Energie um, sondern auch mit der Folie. Der Folienzuführtisch mit Rollen verhindert Kratzer und Partikel und sorgt für zuverlässigen und sicheren Folien-transport. Die Formfläche der Maschinen nutzt die Folienbreite optimal aus. Die servomotorisch angetriebenen Komponenten, die hohe Form-luftgeschwindigkeit und Schneidkraft sorgen für Schnelligkeit und Ge-nauigkeit. Der Werkzeugwechsel mit ergonomischen Werkzeugwech-selsystemen ist einfach und schnell durchführbar.

Maschinenbedienung leicht gemacht
Die Bedienung der Maschinen ist schnell zu erfassen – das liegt an der Maschinenvisualisierung, dem Human-Machine-Interface (HMI). Auf ei-nem an der Maschine angebrachten Bildschirm wird der Produktions-prozess anschaulich auf einem Dashboard visualisiert – Maschinenbe-diener können den Maschinenstatus und Formprozess somit auf einen Blick überwachen. Auch Einstellungen, Justierungen und Testläufe können über das HMI intuitiv vorgenommen werden. Gestützt durch an-schauliche Diagramme und Animationen sowie anhand von Schritt-für-Schritt-Anweisungen werden Maschineneinarbeitungszeit und Einstell-prozesse auf ein Minimum reduziert. Dafür wurde Kiefel 2020 mit dem Red Dot Award in der Kategorie Brands & Communication Design aus-gezeichnet.

Über die KIEFEL GmbH
Die KIEFEL GmbH entwickelt und produziert hochwertige Maschinen für die Verarbei-tung von Kunststoffen, recycelten bzw. biobasierten Materialien sowie Naturfasern. Zu den Kunden von Kiefel zählen namhafte Hersteller aus der Medizintechnik- & Pharma-, Kühlschrank- und Verpackungsindustrie. Das Unternehmen bietet mit eigenen Tech-nologie- und Materialzentren Turnkey-Lösungen und begleitet partnerschaftlich von der Produktentwicklung über die Maschinen und Werkzeuge bis zum Service.
Mit eigenen Vertriebs- und Service-Teams in den USA, Frankreich, den Niederlanden, Russland, China und Indien sowie Vertriebs- und Servicepartnern in über 60 Ländern ist Kiefel weltweit vertreten.
Zu Kiefel gehören der niederländische Thermoform-Werkzeugbauer Kiefel Packaging B.V. sowie die österreichische KIEFEL Packaging GmbH, Lieferant für Werkzeuge und Automatisierungslösungen.
Bei Kiefel und seinen Tochterunternehmen sind rund 900 Mitarbeiter beschäftigt. Die KIEFEL GmbH ist Mitglied der Brückner-Gruppe, Siegsdorf, ein im Familienbesitz be-findlicher mittelständischer Unternehmensverbund im Maschinen- und Anlagenbau, mit insgesamt rund 2.600 Mitarbeitern an 23 Standorten weltweit.
