Am Beispiel von drei Applikationen werden konkrete Ansatzpunkte vorgestellt, wie Branchen- und Automatisierungsexpertise ineinandergreifen, um Maschinen einen Wettbewerbsvorsprung zu verschaffen. Baumüller ist vom 22. bis 25. Oktober 2024 in Halle 27 an Stand C155 zu finden.
Applikations-Know-How in der Metallumformung
Baumüller unterstützt als erfahrener Anbieter von Antriebs- und Automatisierungslösungen Kunden von der Planung bis zur Inbetriebnahme. Für verschiedene Pressentypen wie servohydraulische Pressen, Servo-Abkant- und Servo-Exzenterpressen bietet Baumüller Automatisierungs- und Antriebssysteme an.
Leistungsstarke Antriebslösungen für mehr Power und Energieeffizienz
Speziell in der Metallumformung werden leistungsstarke Antriebskomponenten eingesetzt. Baumüller zeigt auf der Euroblech ein Antriebssystem bestehend aus einem Servoumrichter b maXX 6500 und einem High-Torque-Motor der DST-Baureihe. Diese Kombination eignet sich vor allem für Pressen-Applikationen mit hohen Anforderungen an das Nenndrehmoment bei hohen Spitzendrehmomenten.
Die High-Torque-Motoren der DST-Baureihe erreichen sehr hohe Spitzenmomente, um die nötige Power für den Pressprozess zur Verfügung zu stellen. Dank der verschiedenen Wellen- und Flanschoptionen können die Motoren perfekt an die Anforderungen der Presse angepasst werden.
Die neuen Monogeräte der b maXX 6500-Familie sind aufgrund ihrer hohen Leistungsdichte noch kompakter. Dies ermöglicht noch kleinere bzw. insgesamt weniger Schaltschränke. Warenbeispielsweise für eine Pressenaplikation zwei Servoantriebe in der Baugrösse 7 nötig, können aufgrund der höheren Leistung bei der neuen Umrichtergeneration b maXX 6500, zwei Geräte der kleineren Baugrösse 6 zum Einsatz kommen.
Smart Condition Monitoring: Mechanik-Überwachung für Blechbearbeitungsmaschinen
Condition-Monitoring-Lösungen sorgen in vielen Maschinen für eine regelmässige Zustandsüberwachung. Damit wird ein Verschleiss der Mechanik, wie zum Beispiel Elektromotor, Getriebe oder Hydraulik-Pumpe, rechtzeitig erkannt und ein möglicher ungeplanter Maschinenstillstand vermieden. Mit der Softwarelösung Smart Condition Monitoring können Maschinenhersteller ihren Kunden ein Condition Monitoring ohne externen Sensor anbieten. Die Software ist über die b maXX-softdrivePLC direkt im Servoregler integriert und daher gut nachrüstbar. An einem Beispiel werden Schadenskennwerte der zu analysierten Daten auf der Messe an einem Monitor auf einem übersichtlichen Dashboard zu sehen sein.
Servohydraulik: Energiesparende Druck- und Volumenstromregelung
Ein zweites Exponat zeigt einen servohydraulischen Antrieb, der eine flexible Lösung für die Druck- und Volumenstromregelung einer Presse bietet. Mit der Servopumpe kombiniert Baumüller die Vorteile der hydraulischen Leistungsübertragung mit den Vorteilen der elektrischen Servoantriebstechnik. Servopumpenantriebe für die Hydraulikversorgung bestehen aus einer Konstantpumpe, die von einem Servomotor angetrieben wird. Indem die Motordrehzahl hochdynamisch verändert wird, lassen sich Menge und Druck präzise regeln. Werden weder Menge noch Druck benötigt, steht der Motor still und verbraucht keine Energie. Die Servopumpen-Daten werden live auf einem Monitor am Exponat übertragen.
Antriebssimulation: Schnelleres Engineering, mehr Performance

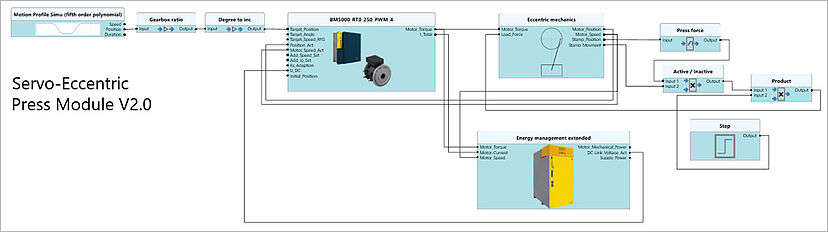

Mit dem Simulationstool ProSimulation bietet Baumüller u.a. fertige Simulationsmodelle seiner Antriebskomponenten für Servopressen an. Damit können Antriebskomponenten nicht nur ausgelegt, sondern auch in der virtuellen Umgebung getestet und optimiert werden. Für die Auslegung beispielsweise einer Servo-Exzenterpresse wurde ein Template entwickelt, mit der die Servopresse simuliert werden kann. Der daraus entstehende digitale Zwilling bietet vor allem während der Engineering-Phase viele Vorteile: Die Entwicklungszeit verkürzt sich und die Maschine kommt dadurch möglichst schnell und funktionssicher auf den Markt.

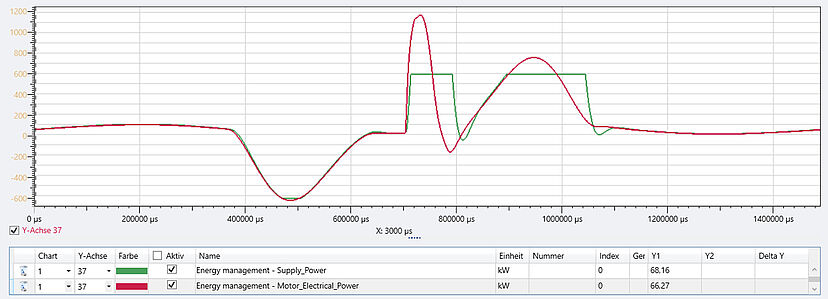

Ein weiterer Anwendungsfall für ProSimulation ist die optimale Auslegung des Energiemanagements und die damit verbundene Reduzierung von Leistungsspitzen. Elektrisch betriebene Servo-Exzenterpressen benötigen während des Pressvorgangs kurzzeitig eine sehr hohe Spitzenleistung. Um diese Leistungsspitze im Stromnetz zu reduzieren, können Zwischenkreisspeicher eingesetzt werden. Die Herausforderung besteht nun darin, den Speicher optimal zu dimensionieren. Mit Hilfe eines Auslegungsmodells kann die Spitzenleistung aktiv begrenzt werden. So wird in einer Kosten-Nutzen-Betrachtung die optimale Grösse des Zwischenkreisspeichers ermittelt.
Maschinen-Template: Einfache Peripherie-Anbindung durch virtuelle Leitachse
Baumüller bietet für Servo-Exzenterpressen ein Komplettsystem bestehend aus Engineering, Hardware und Software an. Das Software-Template Motion-Axis Servopress wurde jetzt auf Basis der Steuerungsplattform b maXX PLC mc erweitert. Die Funktionen InchMode und JogMode erleichtern dem Anwender dabei die Inbetriebnahme, z.B. nach einem Material- oder Werkzeugwechsel.

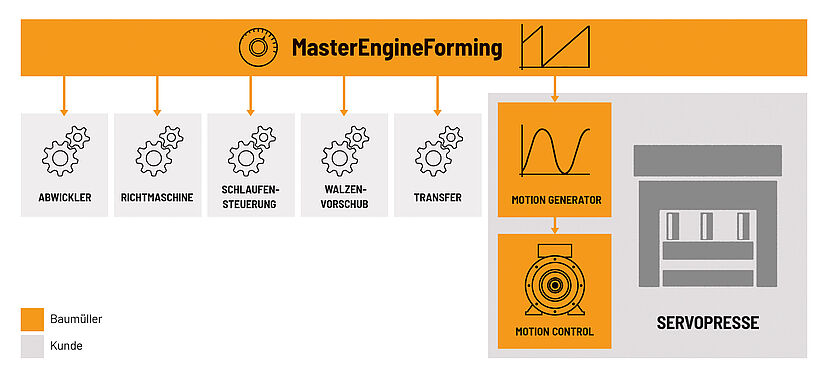

Ein weiteres neues Feature mit umfangreichen Vorteilen ist die virtuelle Leitachse. Die Funktion MasterEngineForming ist in der Steuerung integriert und fungiert als übergreifender Taktgeber der gesamten Pressenstrasse. Mit Hilfe dieser Funktionen können sich die externen Teilnehmer mit ihren Prozessschritten auf den Pressvorgang aufsynchronisieren. Neben einer einfacheren Anbindung bedeutet dies zudem kundenseitig weniger Schnittstellen.
In wenigen Schritten zum Ziel: Optimiertes Prozess-Controlling durch verbesserte Visualisierung

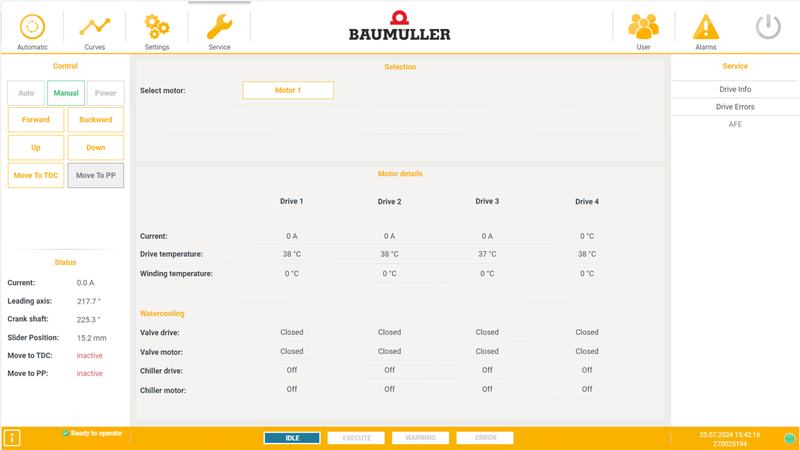

Maschinen und Anlagen erzeugen kontinuierlich Daten, die im Hinblick auf eine effiziente Produktion gesammelt und ausgewertet werden müssen. Die neue Maschinenvisualisierung für Servopressen unterstützt dies mit offenen Schnittstellen, neuster HTML5-Technologie und einer einfachen Handhabung für den Bediener. Ein weiterer Vorteil: Es werden für einen Fernzugriff webfähige Endgeräte wie z.B. Tablets oder Smartphones unterstützt. Über die standardisierte OPC UA-Schnittstelle ist die Kommunikation zum Steuerungssystem möglich. Diese zukunftsfähige Maschinenvisualisierung ist damit auch für IoT-Anwendungen geeignet.
Weitere Informationen unter www.baumueller.com
