Abkantpressen von MicroStep Industry können nicht nur exakt auf die Bedürfnisse des Anwenders ausgelegt werden, sondern sparen dank innovativer Technologien im Ergebnis jede Menge Zeit, Ausschuss und Energie. © MicroStep Europa GmbH

Das Produktspektrum reicht vom kompakten Einsteigermodell bis hin zur individuell auslegbaren Hightech-Presse, die hinsichtlich Biegekraft und Biegelänge exakt auf die Bedürfnisse des Kunden ausgelegt werden kann. Auch Tandem- und Tridemlösungen sind problemlos realisierbar. © MicroStep Europa GmbH

Aufwändiges manuelles Teilehandling und zeitraubende Werkzeugwechsel gehören mit unseren vielfältigen Automatisierungsoptionen der Vergangenheit an: Von der kleinen, kompakten Biegezelle bis hin zur vollautomatisierten Abkant-Fertigungsstraße – MicroStep Industry bietet für nahezu jede Herausforderung eine perfekte Lösung! © MicroStep Europa GmbH

MicroStep – Your Partner for Cutting, Bending and Automation: „Wer prozesssicher und weniger abhängig vom Können und der Erfahrung des jeweiligen Bedieners qualitativ hochwertig und effizient abkanten will, der sollte unbedingt mit uns ins Gespräch kommen. Mit unseren innovativen Technologien im Bereich Abkanten können sich Anwender jede Menge Ausschuss, Zeit und Energie sparen.“ © MicroStep Europa GmbH

Jörg Schönfeld zum Zusammenspiel der innovativen Systeme: „Die Kombination von G-Flex mit dem Drehachsenkonzept G-Axis und dem dynamischen Bombierungssystem G-CS erzeugt im Ergebnis eine einzigartig homogene Biegekurve – auf diese Weise stellen wir ein prozesssicheres sowie perfektes Biege- und Winkelergebnis in jeder Position unserer innovativen Abkantpressen sicher“, erklärt der Applikationsingenieur Abkanttechnik bei der MicroStep Europa GmbH. © MicroStep Europa GmbH

Innovative Biegetechnologie, die prozesssicher ein Maximum an Präzision und Effizienz ermöglicht

Publiziert

Die MicroStep Europa GmbH bietet seit neustem auch innovative Biegetechnologie an: Die Abkantpressen zeichnen sich insbesondere durch zahlreiche, sensorgesteuerte Assistenzsysteme aus. Diese senken die Anforderungen an das Fachwissen des jeweiligen Bedieners und sorgen im Ergebnis zudem prozesssicher für qualitativ hochwertigste Biegeresultate.

Seit mehr als 20 Jahren versorgt die MicroStep Europa GmbH Unternehmen in Deutschland, Österreich und der Schweiz mit Spitzentechnologie – im Schwerpunkt zur effizienten und präzisen Bearbeitung von Metall. „Dabei für uns immer im Fokus: Kunden die beste, auf den jeweiligen Bedarf zugeschnittene Lösung zu bieten. Im Segment CNC-Schneidanlagen sind wir ein verlässlicher Partner für mehr als 1000 Kunden allein aus dem deutschsprachigen Raum“, sagt Johannes Ried, Geschäftsführer des im bayerischen Bad Wörishofen ansässigen Unternehmens.

Jetzt hat sich die MicroStep Europa GmbH entschieden, ihren Kunden neben modernster Schneidtechnologie auch innovative Lösungen für das Abkanten von Blechen zu bieten: Unter dem Label MicroStep Industry bringt das Unternehmen gemeinsam mit seinem italienischen Partner LAG Machinery S.r.l. Abkantpressen auf den Markt, die sich durch einzigartige Technologien auszeichnen:

G-Flex | Automatische Wiederherstellung der seitlichen Ausladung
Das G-Flex-System korrigiert perfekt die beim Pressvorgang unvermeidliche Verformung der Seitenständer (siehe Abbildung). Ohne diese Korrektur würden die Biegewerkzeuge nicht tief genug in das zu bearbeitende Blech eintauchen, um exakt den gewünschten Winkel zu erzeugen. Im Prinzip arbeitet das System folgendermaßen: Sensoren erfassen die durch die Ständeraufweitung verursachte Abweichung der Oberwange in X- und Y-Richtung. Diese Abweichungen werden während des Biegevorgangs in Echtzeit automatisch durch die CNC-Steuerung kompensiert.

G-CS | Dynamische Bombierung mit Autokompensation
Mit dieser Lösung wird eine Messung der Krümmung entlang der Biegeachse in Echtzeit von einem oberen und einem unteren Sensormesssystem vorgenommen und vollautomatisch ohne Einwirkung des Bedieners ausgeglichen. Dadurch wird ein präziser Winkel sichergestellt, der konstant über die Gesamtlänge des Biegeteils garantiert wird.

G-Axis | Einzigartiges Drehachsen-Konzept
Die Unterwange der MicroStep Industry Abkantpressen besteht aus drei separaten Teilen, die durch ein stabiles Bolzensystem in zwei Punkten direkt unter den Presszylindern flexibel miteinander verbunden und nicht verschweißt sind. Dieses einzigartige Drehachsensystem ermöglicht eine äußerst präzise Bombierung, da auf diese Weise die untere Mitteltraverse und die obere Wange immer perfekt, homogen und spannungsarm zueinander ausgerichtet werden. Daraus resultiert, dass Biegefehler aufgrund einer inhomogenen Krümmung der unteren Mitteltraverse ausgeschlossen sind.

„Die Kombination von G-Flex mit dem Drehachsenkonzept G-Axis und dem dynamischen Bombierungssystem G-CS erzeugt im Ergebnis eine einzigartig homogene Biegekurve – auf diese Weise stellen wir ein prozesssicheres sowie perfektes Biege- und Winkelergebnis in jeder Position unserer innovativen Abkantpressen sicher“, erklärt Jörg Schönfeld, Applikationsingenieur Abkanttechnik bei der MicroStep Europa GmbH.

Vollverschraubte Konstruktion bietet zahlreiche Vorteile
Neben weiteren sensorgestützten Assistenzsystemen weisen Abkantpressen von MicroStep Industry darüber hinaus noch eine weitere Besonderheit auf: „Obwohl in der Herstellung viel aufwändiger, haben wir uns für eine vollverschraubte Konstruktion entscheiden“, sagt Schönfeld. Dies bringt aus seiner Sicht aber eine ganze Reihe an Vorteilen: Denn so kann hinsichtlich der Maschinenkonstruktion eine weitaus höhere Präzision erreicht werden, die dann auch im Biegeresultat die bestmögliche Präzision garantiert. Im Vergleich zu verschweißten Konstruktionen gibt es bei der verschraubten Variante zudem keinen Wärmeeintrag ins Material. Somit entstehen auch keine Spannungen, die zu ungewollten Deformationen der Anlage und damit zu Ungenauigkeiten führen könnten. Weiterer Pluspunkt: Bei dieser Konstruktionsweise können Teile unkompliziert getauscht werden. Außerdem kann eine Abkantpresse von MicroStep Industry in einzelnen Modulen angeliefert und damit auch an schwer zugänglichen Orten installiert werden.

Prozesssichere Tandem-, Tridem- und Automationslösungen
Im Programm sind insgesamt vier Baureihen – vom kompakten Einsteigermodell bis hin zur individuell auslegbaren Hightech-Presse, die nicht nur hinsichtlich Biegekraft und Biegelänge exakt auf die Bedürfnisse des Kunden ausgelegt werden können. Bei der Ausstattung setzt MicroStep Industry durchgängig auf hochwertige Komponenten bekannter Markenhersteller – zum Beispiel auf Steuerungstechnik von ESA oder DELEM oder Werkzeugaufnahmen von Promecam oder WILA.

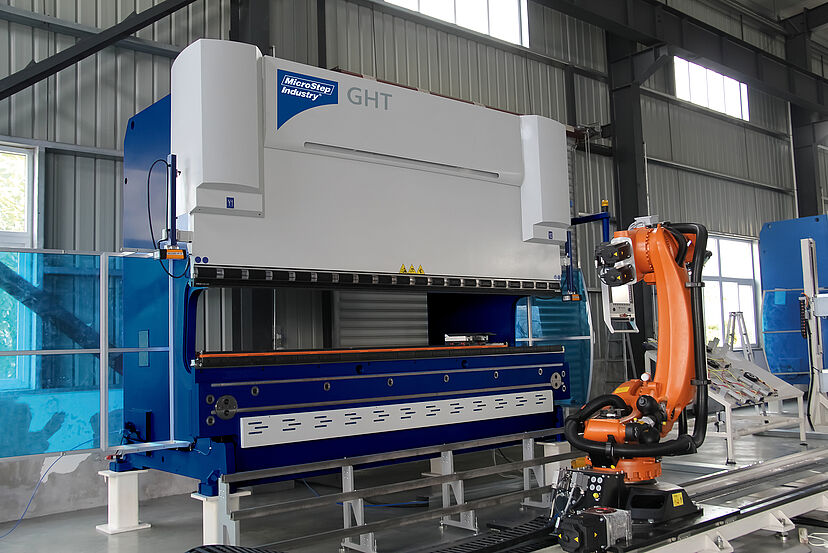

Tandem- und Tridemlösungen können ebenso realisiert werden, wie auch Automationslösungen: Von der kleinen, kompakten Biegezelle bis hin zur vollautomatisierten Abkant-Fertigungsstraße – MicroStep Industry bietet für nahezu jede Herausforderung eine perfekte Lösung.

„Wer prozesssicher und weniger abhängig vom Können und der Erfahrung des jeweiligen Bedieners qualitativ hochwertig und effizient abkanten will, der sollte unbedingt mit uns ins Gespräch kommen. Mit unseren innovativen Technologien im Bereich Abkanten können sich Anwender jede Menge Ausschuss, Zeit und Energie sparen“, sagt Johannes Ried, Geschäftsführer der MicroStep Europa GmbH.

Die verschiedenen Systeme und Baureihen im Überblick: https://microstep.com/de/Abkantpressen

„Die Kombination von G-Flex mit dem Drehachsenkonzept G-Axis und dem dynamischen Bombierungssystem G-CS erzeugt im Ergebnis eine einzigartig homogene Biegekurve – auf diese Weise stellen wir ein prozesssicheres sowie perfektes Biege- und Winkelergebnis in jeder Position unserer innovativen Abkantpressen sicher.“
Jörg Schönfeld, Applikationsingenieur Abkanttechnik | MicroStep Europa GmbH
